KLC-1000型開合式高精度電流傳感器
KLC-1000型開合式高精度電流傳感器采用開合式穿心結構，基于零磁通技術，采用精密的電子線路和嚴謹的屏蔽結構制作而成，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。
性能特點： 應用領域：
1、開合式，便于安裝測量 1、計量檢測
2、原、副邊隔離測量 2、電流測量
3、出色的線性度和準確度 3、儀器儀表
4、強抗電磁干擾能力 4、電力控制
5、寬頻帶和低響應時間 5、新能源

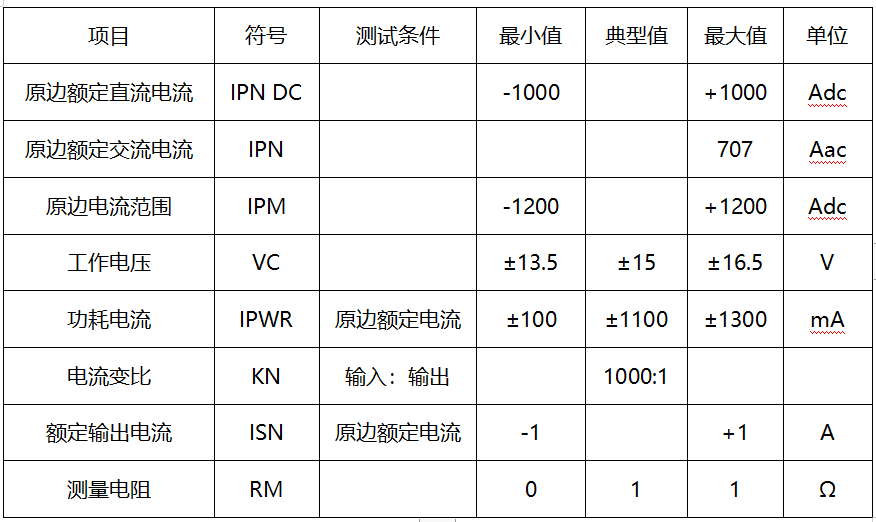

電氣性能：（25°環境下，供電±15V）

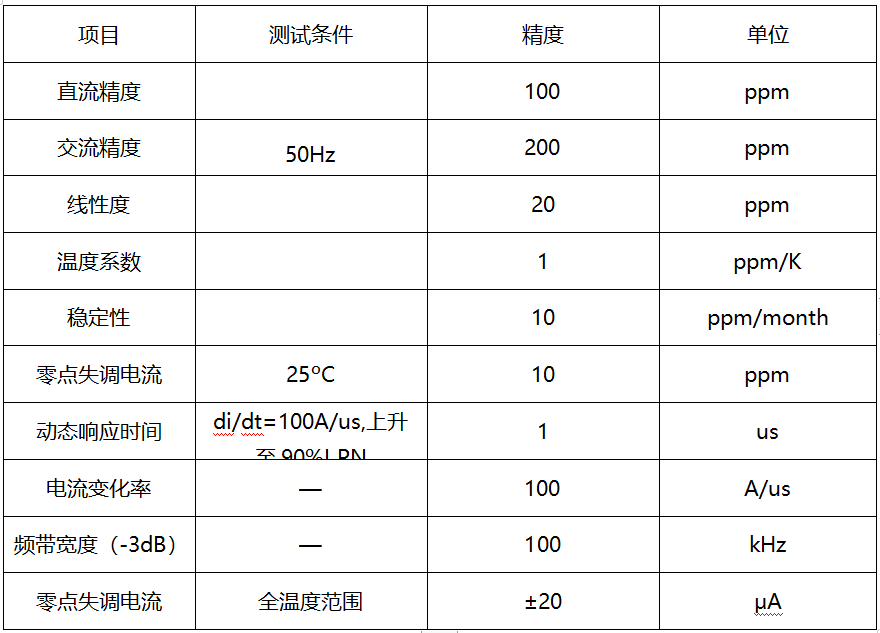

精度測試：

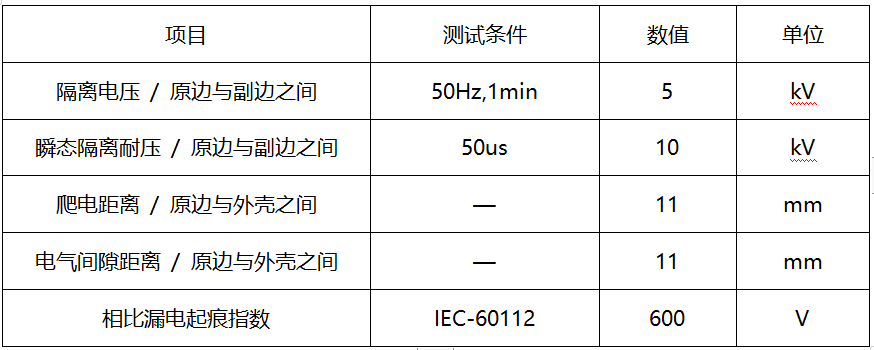

安全特性：

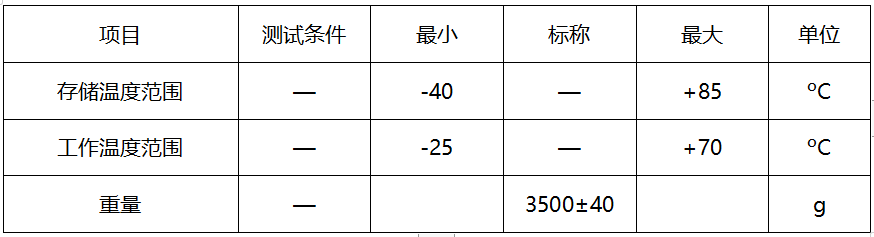

一般特性：
運行狀態說明：
1、正常運行時，綠燈常亮：
設備上電后，當設備正常工作時，綠色指示燈常亮，7針接口的第 1 腳和第 2 腳導通。
2、電流過載或供電異常時，紅燈亮起：
當紅燈亮時，應該首先檢查傳感器的供電電源是否正常。
在供電電源正常的情況下，如果紅燈亮，說明電流傳感器處于非正常工作狀態，輸出電流不再與輸入電流成比例關系，此時應當將初級電流恢復到30%量程以下，紅燈熄滅，傳感器輸出電流恢復正常。
3、在非正常工作模式下，紅燈亮起，7針接口的第 3 腳和第 8 腳斷開連接。

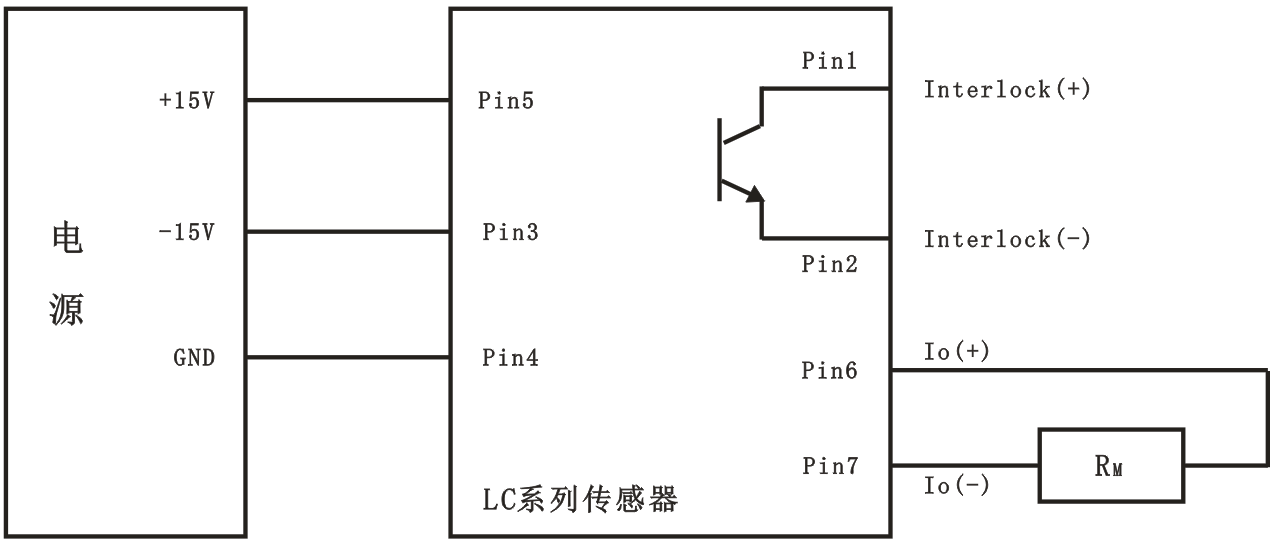

應用連接及說明

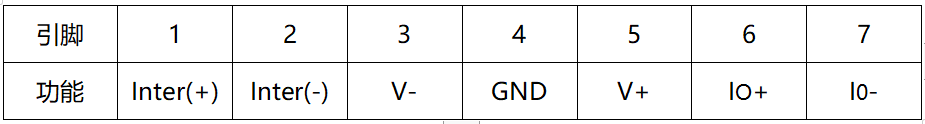

Sub9 連接端子引腳功能定義
外觀尺寸：
測試說明：
通過測量流過 RM 的測試電流 Is ，或者 RM 兩端的電壓UR ，
可以得到原邊電流 IP ：
IP =KN ?IS = KN ?(UR/RM)
